变频器的安装

　　1.1变频器的安装环境要求

　　环境温度－10℃～40℃；环境湿度相对湿度不超过90%(无结露)；

　　其它要求无阳光直射，无腐蚀性气体及易燃气体，尘埃少的场合，海拔低于1000m。

　　1.2变频器的安装方式

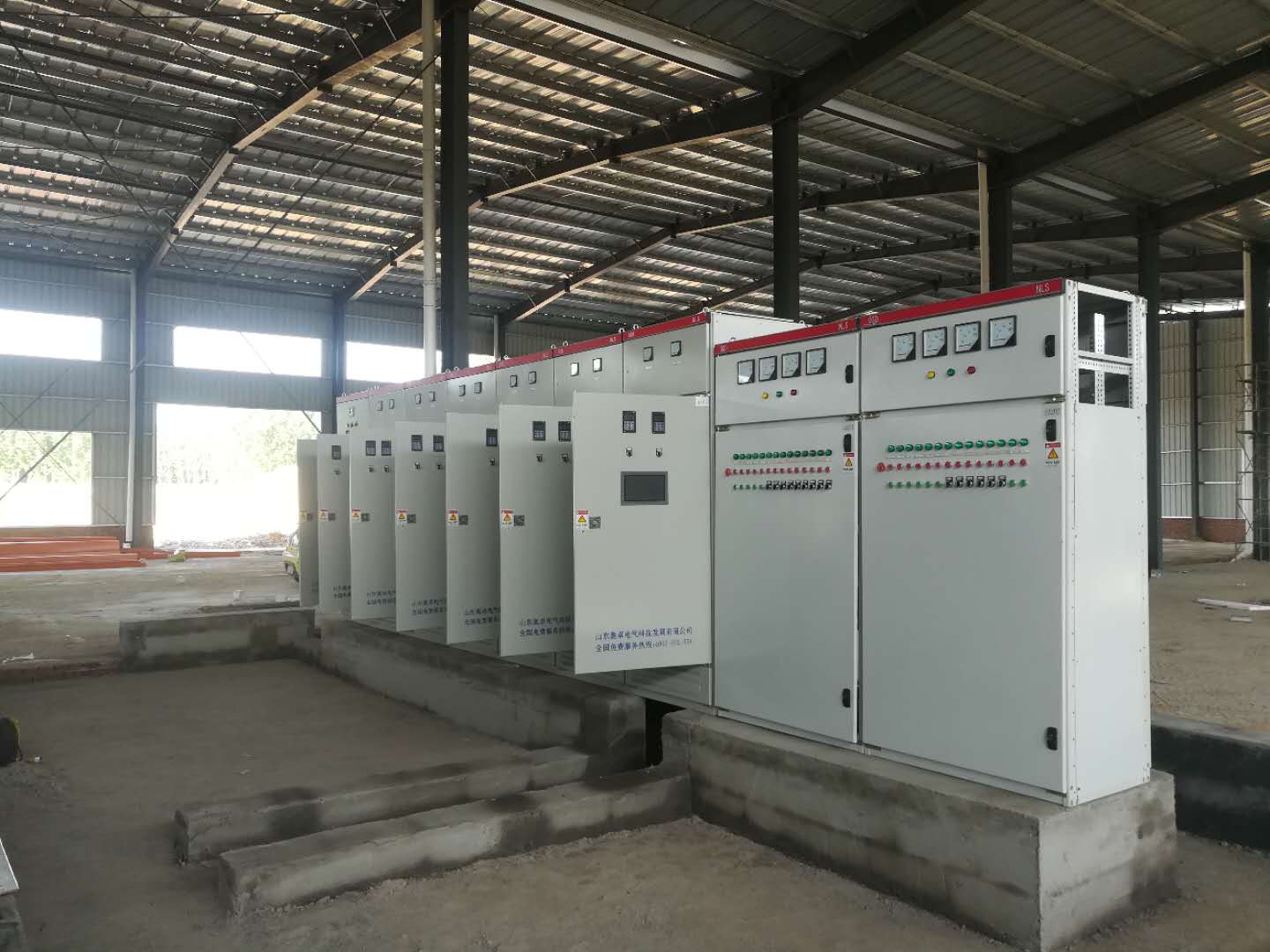

　　1.2.1柜式安装

　　变频器应垂直安装。

　　单台变频器应尽量采用柜外冷却方式(环境比较洁净，尘埃少时)。当单台变频器必须采用柜内冷却方式时，应在柜顶安装抽风式冷却风扇，并尽量安装在变频器的正上方，而且在框体的进风口安装过滤器。

　　多台变频器应尽量并列安装，如必须采用纵向方式安装时，应在两台变频器间加装隔板。

　　1.2.2　墙挂式安装

　　变频器应垂直安装，变频器与周围物体之间的距离应满足下列条件：两侧距离≥100mm；上下距离≥150mm。

       2.1.2主电路连线的线径选择

　　1)电源与变频器之间连线的线径的选择和同容量电机连线的线径的选择方法相同。

　　2)对变频器与电机之间的连线要考虑连线的电压降△U,一般要求△U≤(2～3)%Un（Un为电机的额定电压）。△U的计算公式为△U=InR0L（1）式中：In为电机的额定电流(A)；R0为单位长度导线的电阻(mΩ/m)；L为导线的长度(m)。

　　2.22变频器控制电路的连线

　　1)模拟量的控制线应使用屏蔽电缆，其屏蔽层的一端直接在变频器的内部接地，而不要接变频器的地端(E)，另一端通过高频小电容接地。

　　2)开关量的控制线可以不使用屏蔽线，但同一信号的两根线必须互相绞在一起。

　　2.33变频器的接地

　　在变频器接地时，各台变频器应分别和大地相连，不允许一台变频器的接地端和另一台变频器的接地端互相连接后再接地。为确保接地良好，应使用短而粗的接地线。

　　对于变频器的弱电（控制）回路应取一点接地。

　　屏蔽电缆应使用绝缘屏蔽电缆，以避免屏蔽层接地。主电源的接地端应采用专门的接地端子，不与其他接地的端子共用。
